Cut’it!™ EVOは生産性の向上とコスト削減の両方を実現する、Ranpakの梱包自動化機器の1つです。

箱の高さを調整し、箱サイズを最適化します。その後、蓋を糊付けすることで梱包プロセスの高速化、そしてロジスティクス全体の効率化を実現します。

Cut’it!EVOは、1分間に最大15箱の処理が可能なため、需要のピーク時にもスピーディーな出荷が可能です。

また、発送する荷物の体積を平均25%削減できるため輸送効率が改善され、結果輸送時の二酸化炭素排出量の削減に寄与します。

最先端の技術
最適化されたデザイン ・メンテナンス性の高い大型スライドドア ・補充しやすいリッドマガジン ・大型の窓 ・接着剤のケースを内蔵	使いやすいUI ・12インチのフルカラーHMIディスプレイ ・機械のどちら側でも使用可能な回転アーム付きディスプレイ ・スタート、ストップ、リセットボタン	四隅カット・折り目生成 ・箱内の商品の高さに合わせて四隅をカットし、箱の高さを調整
簡単設置 ・小さな設置面積 ・左向きにも右向きにも対応 ・箱サイズ変更可能	オンライン接続 ・KPIデータの報告 ・リモートアシスタンス/サポート ・ビデオカメラシステム

仕様 技術データ 機械処理能力 最大15箱/分 箱の長さ 230～650m 箱の幅 150～450mm 箱の高さ 最大300mm/470mm ※大型サイズの箱をご使用の場合はご相談ください 箱のタイプ FEFCO 0200/452/453 ※その他のタイプはご要望に応じて承ります 本体長さ 3450mm 本体幅 4228mm 本体高さ 3031mm 本体重量 2120kg

箱のデザインは特にブランド感を大切にする企業にとって、ますます重要になっています。

Cut’it!™ EVO Multi-Lidを追加することで、異なるデザインの蓋を組み合わせることが可能になるため、1つの梱包ラインで複数の顧客に対応することができます。

仕様 技術データ 機械処理能力 最大15箱/分 箱の長さ 230～650mm 箱の幅 150～450mm 箱の最大高さ S：300mm / M・L：470mm ※その他のタイプはご要望に応じて承ります 完成時の箱の最小高さ 25 / 55mm ※その他のタイプはご要望に応じて承ります 箱のタイプ FEFCO 0200/452/453 ※箱のサイズにより異なります 箱の重量 15～35kg ※その他のタイプはご要望に応じて承ります ホットメルトアプリケーター Robatech自動補充

Flap’it!では、マガジンに装填した段ボール紙をねじりながら十字に重ねます。

その上に商品が配置され、その後商品の高さに合わせて内側の段ボールが折り畳まれます。

そして外側の段ボールを折りたたんだ後ホットメルトで張り合わせれば発送準備完了です。

小さな荷物はレターボックスでの配送が可能です。

仕様 技術データ 包装プロセス 自動・処理能力 最大9個/分 包装サイズ（mm） 244×209×5～325×250×80 操作インターフェース カラータッチスクリーン ホットメルトアプリケーター Robatech/Nordson リモートアクセスモジュール Ewon 標準カラー ブラック RAL 9004 必要空気圧 6バール 電源電圧 400 VAC、25A

生産性の向上 自動化ソリューションFlap’it!を採用することで、梱包スピードが5倍に改善します。スタッフは商品を配置するだけ、残りの作業はすべて機械が対応します。	商品を保護し、配送コストを削減 ボックスの四隅に作られる衝撃吸収バンパーが、ボックスのコーナーを保護します。荷物の高さは商品の高さに合わせて自動的に調整されるため、荷物サイズが小さくなり、配送料の抑制が可能です。
簡単操作 eラーニングモジュールが準備されており、簡単かつ迅速に導入できます。商品の配置にはセイフティーライトカーテンが内蔵されているため、安全な作業が可能です。	商品を動かないように固定 商品は内側のフラップで固定されているため、すきま埋めや緩衝材といった追加資材は必要ありません。

Form’it!™は多くの梱包ニーズに合わせてさまざまな設置面積と構成で利用可能です。

3種類のフレームサイズ、2つのシーリングオプション、単一または複数のウォークインブランクマガジンがあります。

機械は粘着テープ・ガムテープタイプまたはホットメルト接着剤の各タイプをご提供可能です。

仕様 技術データ The Form’it!™ Caseは、25年にわたる自動化の専門知識を活かし、お客様固有の製造環境においてパフォーマンスを最適化するために必要な柔軟性を提供します。 3種類のモデル(1000、2000、3000) 2つのシーリングオプション(ホットメルト、テープ) 1~4ブランクマガジン(最大4種類のケースサイズが同時に利用可能) 人間工学に基づいて電動化された「ウォークイン」ブランクマガジン ブランクを完全に制御し、確実に直角を実現 スプリング式の輸送ベルト – 正確に90度で箱を整列させます。 詳細を見る 技術特性 電源電圧: 三相400 V、要接地 消費電力: CA. 5 kW (HM) / 0.6 kW (テープ) 圧縮空気圧: 6バール 圧縮空気消費量: ca. 40 nL/サイクル マガジンの長さ: 1340 mm (オプションで2090 mmに拡張することができます) オペレータインターフェイス: カラータッチスクリーン ポテンシャルフリーコンタクト(オプションとしてPN/PNまたはDP/DP)を使用してデータ交換が可能です。 ホットメルトアプリケーター: ロバテック(オプションとしてノードソン利用可能) 標準アウトフィード高さ: 600 ± 30 mm (その他の高さは必要に応じて利用可能) Form’it!™ 1000 Tape/HM 機械寸法(mm): 2307 x 2615 x 2160 カートン寸法: 最小サイズ(外寸 – mm): 200 x 150 x 150 最大サイズ(外寸 – mm): 500 x 325 x 445 Form’it!™ 2000 Tape/HM 機械寸法(mm): 2512 x 2955 x 2247 カートン寸法: 最小サイズ(外寸 – mm): 200 x 150 x 150 最大サイズ(外寸 – mm): 620 x 450 x 575 Form’it!™ 3000 Tape/HM 機械寸法(mm): 3075 x 2766 x 2375 カートン寸法: 最小サイズ(外寸 – mm): 350 x 275 x 300 最大サイズ(外寸 – mm): 800 x 600 x 775 ダブルマガジン バイマグは同一の底面サイズで異なる高さのボックスに対応し、デュアルは異なる底面サイズのボックスに対応します。 スマートなブランク格納 簡単に装填できる「ウォークイン」マガジン。コンベアベルトは、ピックアップセクションに向かって段階的にブランクを運びます。 容易に調節可能なシステム Form’it!™ Caseは簡単な調整で箱サイズの変更が可能です。     付加価値   自動化の経験 20年にわたる自動化機器の専門知識により、お客様の梱包環境を迅速に把握し、お客様固有の要求に合わせて機器を適応させることができます。   ローカルサポート 日本のスタッフがご対応いたしますので、トラブル時も日本語でのご対応が可能です。   柔軟性 お客様のニーズを満たすことはRanpak社のDNAであり、変化するお客様の要件に対応するように設計されています。Form’it!™は、お客様の製造環境がビジネスとともに進化するに従い、迅速に適応できます。

Ranpak社のForm’it!™ Trayは、梱包自動化機器における25年の専門知識を結集し、お客様固有の製造環境のニーズに応えるソリューションを実現します。

3種類のモデル(200、300、350)があり、高い信頼性でさまざまなサイズのトレイを取り扱い可能です。

仕様 技術データ The Form’it!™ Trayは、25年にわたる継続的な研究と成果の結集です。お客様固有の生産における要求にも簡単に適応します。 3種類のモデル(200、300、350) 高い信頼性を備えたさまざまなサイズのトレイを取り扱うことができます 人間工学に基づいて電動化された「ウォークイン」マガジン 4つのスナップロッククリップでブランクを正確に制御 人間工学に基づいて電動化された「ウォークイン」ブランクマガジン にじみのない接着剤塗布のための格納式空洞式成形 すぐに使用できるトレイをお客様のコンベヤーに直接提供 詳細を見る Form’it!™ Tray 200 機械寸法(mm): 2307 x 2615 x 2160 カートン寸法: 最小サイズ(外寸 – mm): 280 x 200 x 40 最大サイズ(外寸 – mm): 600 x 400 x 200 Form’it!™ Tray 300 機械寸法(mm): 3330 x 1980 x 1800 カートン寸法: 最小サイズ(外寸 – mm): 280 x 200 x 80 最大サイズ(外寸 – mm): 600 x 400 x 300 Form’it!™ Tray 350 機械寸法(mm): 3530 x 2080 x 1800 カートン寸法: 最小サイズ(外寸 – mm): 280 x 200 x 80 最大サイズ(外寸 – mm): 600 x 400 x 350   一体構造 成形部には接着剤の「にじみ」を防ぐために、圧力シリンダーが装備されています。 簡単に調節可能なシステム Form’it!™ Trayは簡単な調整でサイズの変更が可能です。折りたたみユニットは、最適なトレイサイズに調整できます。 使いやすいインターフェイス Form’it!™ Trayは直感的なタッチスクリーンパネルで操作できます。     付加価値   自動化の経験 20年にわたる自動化機器の専門知識により、お客様の梱包環境を迅速に把握し、お客様固有の要求に合わせて機器を適応させることができます。   ローカルサポート 日本のスタッフがご対応いたしますので、トラブル時も日本語でのご対応が可能です。   柔軟性 お客様のニーズを満たすことはRanpak社のDNAであり、変化するお客様の要件に対応するように設計されています。Form’it!™は、お客様の製造環境がビジネスとともに進化するに従い、迅速に適応できます。

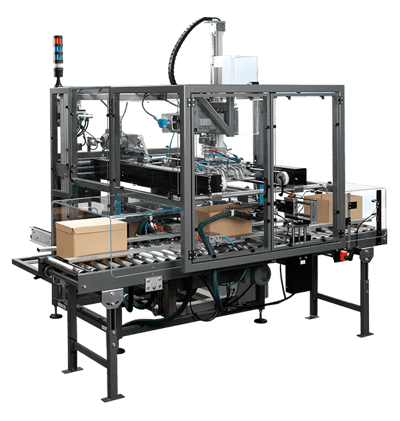

Lid’it!は、段ボール箱の上部に自動で蓋を貼り付ける自動化ソリューションです。

箱の上に蓋をかぶせることにより、箱の強度が上がります。

角型の蓋は重要な役目を担っています。ケース（A式）やトレイ（浅い箱）の強度を底上げしして箱の形状を安定させ、積み重ねを容易にしつつ保護性能も高めます。

角型の蓋の貼り付けには制約があります。薄手の段ボール、温度や湿度の変化、ケース寸法のばらつき等は蓋の歪みや機械詰まりを引き起こす原因となります。

Lid’it!はこのような問題を防ぐため蓋を綿密に管理し、貼り付け工程全体をコントロールします。蓋は常に高い効率で作成され、設計どおりの機能を果たします。

仕様 技術データ ふた長さ 285mm – 600mm (最小-最大) ふた幅 205mm – 400mm (最小-最大) フラップ高さ 25mm – 70mm (最小-最大) ケース/トレイ高さ 28mm – 400mm (最小-最大) 機械処理能力 最大12箱/分 オプション スピードパック搭載の場合は最大18箱/分 操作 カラータッチスクリーン ホットメルトアプリケーター Robatech / オプションでNordsonにも対応 備考 2～3種類の箱の高さに対応可能
